產品選用

應用場景不同，產品選型建議

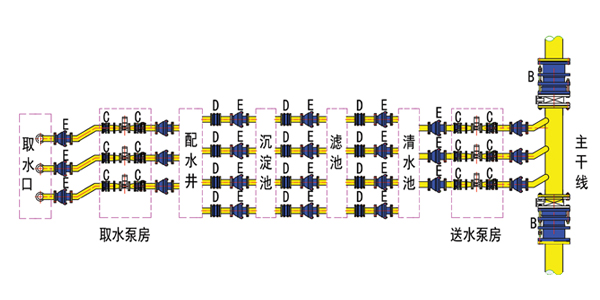

這份廠平面的示意圖并非針對某個工程，只是列舉了部分位置補償接頭的選用：
1、取水口至取水泵房間，不處于同一基礎平面，為了防止地基沉降及開閉過程中水錘作用下的管路撓曲，在直管部位應設有球形補償接頭，彌補管線的撓曲；在斜管部分應設有大撓度松套補償接頭，在彌補軸向位移的同時具有一定量的撓角；
2、取水泵房，泵的兩側應分別設置傳力接頭，可根據連接方式選用單法蘭傳力接頭或雙法蘭傳力接頭，方便泵的安裝拆卸，并把泵與管路連成整體，分散受力，起到保護泵的作用；
3、取水泵房與配水井之間的連通管也應設有球形補償接頭或大撓度松套補償接頭；
4、濾池有V型濾池、砂濾池、碳濾等，與沉淀池之間管路閥門旁根據實際情況應配有傳力接頭或限位伸縮接頭；
5、濾池、清水池、送水泵房間的管路可選用球形補償接頭或大撓度松套補償接頭；
6、送水泵房內泵的兩側應配有傳力接頭；
7、送水泵房與主干線之間，一般有落差，在直管與斜管部位應配有球形補償接頭。

廠平面

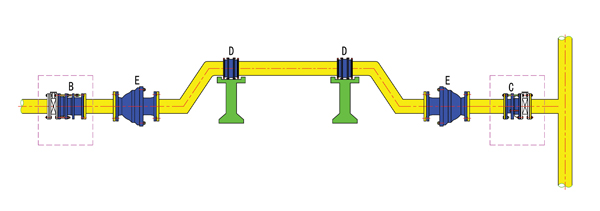

在長距離輸水管線上,沒有拐彎或斜管的直線管路上的閥門井內應配有傳力松套伸縮接頭；在管橋部分, 直管與斜管連接處應配有球形補償接頭，在管橋上，根據管橋的長度，可選用1～2個大撓度松套補償接頭；有 支管、三通部位的閥門旁邊應設有傳力接頭。

管廊部分

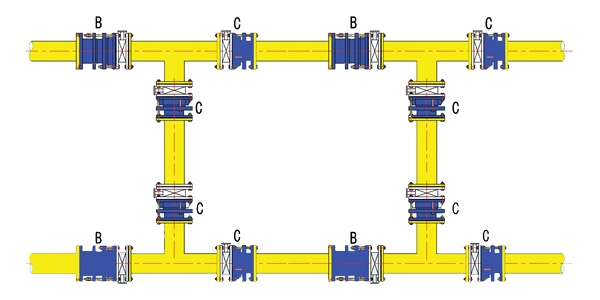

 一般管線上2～3Km應設有一個閥門檢修井，配補償接頭；在雙線管路上，一般5～8Km，應采用連通管連接， 在主管直線上的閥門應配有限位伸縮接頭，連通管的閥門旁應配有傳力接頭。

一般管線

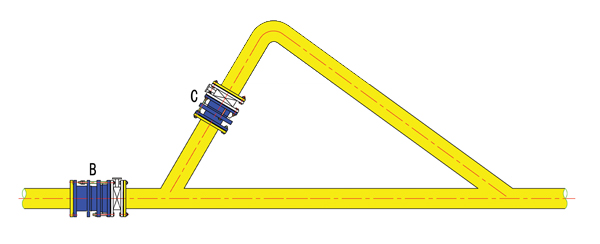

原有管線的改造，包括敷設支管、新建建筑物對原有管線的影響使原管線不得不改變原有布置，在這種情況下， 支管上閥門的旁邊必須選用可伸縮的傳力接頭，若采用普通的伸縮接頭，不能承受在閥門開閉的過程中形成的水錘， 關閉后管線的盲板力，嚴重影響閥門的使用性能。

原有管線
